光栅接触式位移传感器

1.png 高精度测量   1701674170319623.png 五千万次耐用   1701674170319623.png 直接数据输出

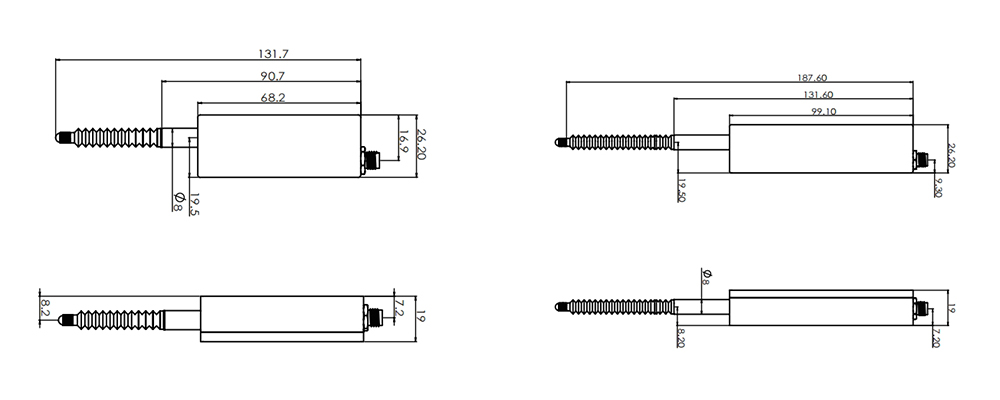

光栅接触式位移传感器尺寸图:
光栅接触式位移传感器
型号 AM-B12 AM-Q12 AM-S12 AM-GS12 AM-B25 AM-Q25 AM-S25 AM-GS25
外观
检测系统 刻度尺脉冲系统、绝对型（不产生追踪误差）
测量范围 12.7mm 12.7mm 12.7mm 12.7mm 25.4mm 25.4mm 25.4mm 25.4mm
分辨率 5μm 1μm 0.5μm 0.2μm 5μm 1μm 0.5μm 0.2μm
精度 5μm 2μm 1.5μm 1μm 5μm 3μm 2μm 1.5μm
响应时间 50ms
工作电流 ＜50mA
电源电压 5VDC
信号输出 RS232电平信号
通讯协议 Modbus RTU协议
测量力 1.1-1.2N 1.6-1.8N
防护等级 IP65
使用环境温度 ﹣10至+50℃（无冻结）
储存温度 ﹣20至+70％（无冷凝）
使用环境湿度 35至85％（无冷凝）
材料 主体：铝合金； 防尘套：氟橡胶；测头：硬质合金
重量 约71.7g 约91.5g
传感器头电缆 另售（M8连接器）
附件 说明书/标定报告
光栅接触式位移传感器(485款)
型号 AM-B12-485 AM-Q12-485 AM-S12-485 AM-GS12-485 AM-B25-485 AM-Q25-485 AM-S25-485 AM-GS25-485
外观
检测系统 刻度尺脉冲系统、绝对型（不产生追踪误差）
测量范围 12.7mm 12.7mm 12.7mm 12.7mm 25.4mm 25.4mm 25.4mm 25.4mm
分辨率 5μm 1μm 0.5μm 0.2μm 5μm 1μm 0.5μm 0.2μm
精度 5μm 2μm 1.5μm 1μm 5μm 3μm 2μm 1.5μm
响应时间 50ms
工作电流 ＜50mA
电源电压 5VDC
信号输出 RS232电平信号
通讯协议 Modbus RTU协议
测量力 1.1-1.2N 1.6-1.8N
防护等级 IP65
使用环境温度 ﹣10至+50℃（无冻结）
储存温度 ﹣20至+70％（无冷凝）
使用环境湿度 35至85％（无冷凝）
材料 主体：铝合金； 防尘套：氟橡胶；测头：硬质合金
重量 约71.7g 约91.5g
传感器头电缆 另售（M8连接器）
附件 说明书/标定报告

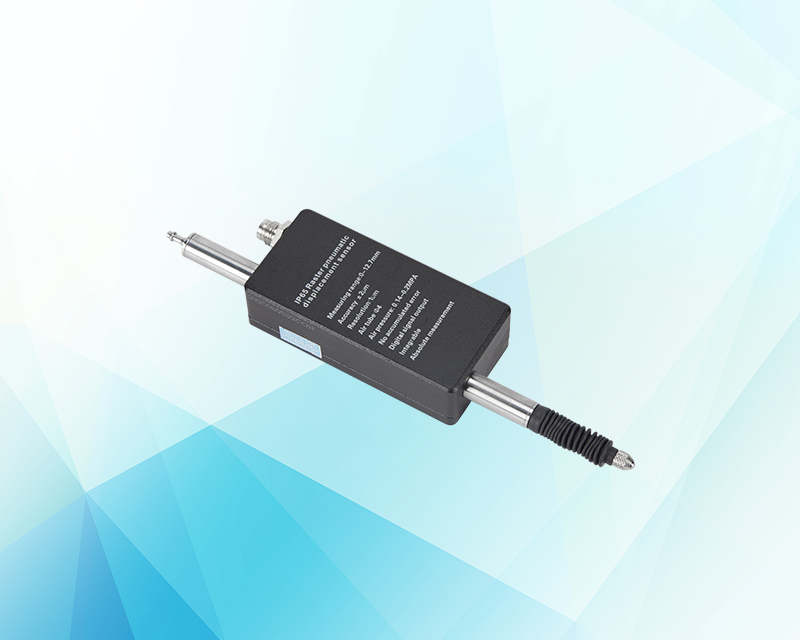

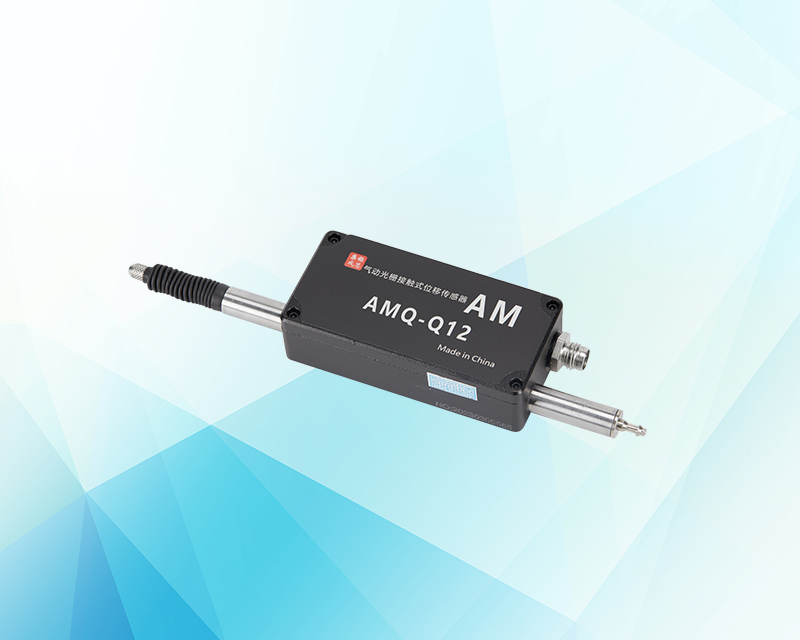

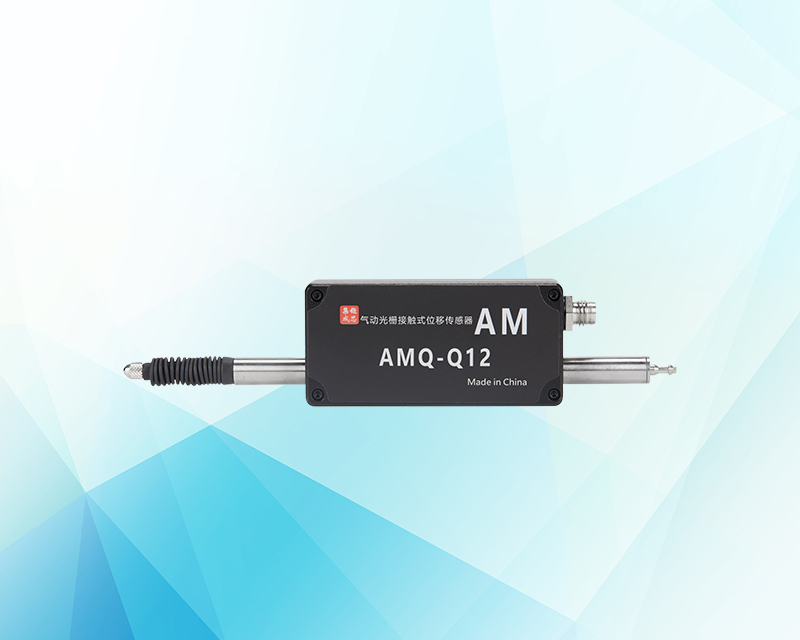

气动光栅接触式位移传感器
型号 AMQ-B12 AMQ-Q12 AMQ-S12 AMQ-GS12
外观
检测系统 刻度尺脉冲系统、绝对型（不产生追踪误差）
测量范围 12.7mm 12.7mm 12.7mm 12.7mm
分辨率 5μm 1μm 0.5μm 0.2μm
精度 5μm 2μm 1.5μm 1μm
响应时间 50ms
工作电流 ＜50mA
电源电压 V5DC
信号输出 RS232电平信号
通讯协议 Modbus RTU协议
测量力 2.4-3.4N
使用压力范围 0.16-0.2Mpa
防护等级 IP65
使用环境温度 ﹣10至+50℃（无冻结）
储存温度 ﹣20至+70％（无冷凝）
使用环境湿度 35至85％（无冷凝）
材料 主体：铝合金； 防尘套：氟橡胶；测头：硬质合金
重量 99.2g
传感器头电缆 另售（M8连接器）
附件 说明书/标定报告
气动光栅接触式位移传感器(485款)
型号 AMQ-B12-485 AMQ-Q12-485 AMQ-S12-485 AMQ-GS12-485
外观
检测系统 刻度尺脉冲系统、绝对型（不产生追踪误差）
测量范围 12.7mm 12.7mm 12.7mm 12.7mm
分辨率 5μm 1μm 0.5μm 0.2μm
精度 5μm 2μm 1.5μm 1μm
响应时间 50ms
工作电流 ＜50mA
电源电压 V5DC
信号输出 RS232电平信号
通讯协议 Modbus RTU协议
测量力 2.4-3.4N
使用压力范围 0.16-0.2Mpa
防护等级 IP65
使用环境温度 ﹣10至+50℃（无冻结）
储存温度 ﹣20至+70％（无冷凝）
使用环境湿度 35至85％（无冷凝）
材料 主体：铝合金； 防尘套：氟橡胶；测头：硬质合金
重量 99.2g
传感器头电缆 另售（M8连接器）
附件 说明书/标定报告

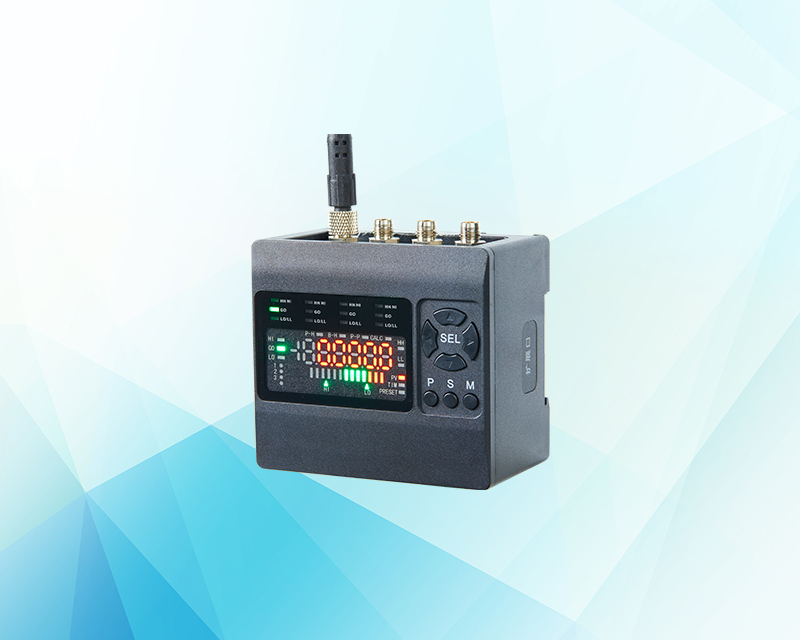

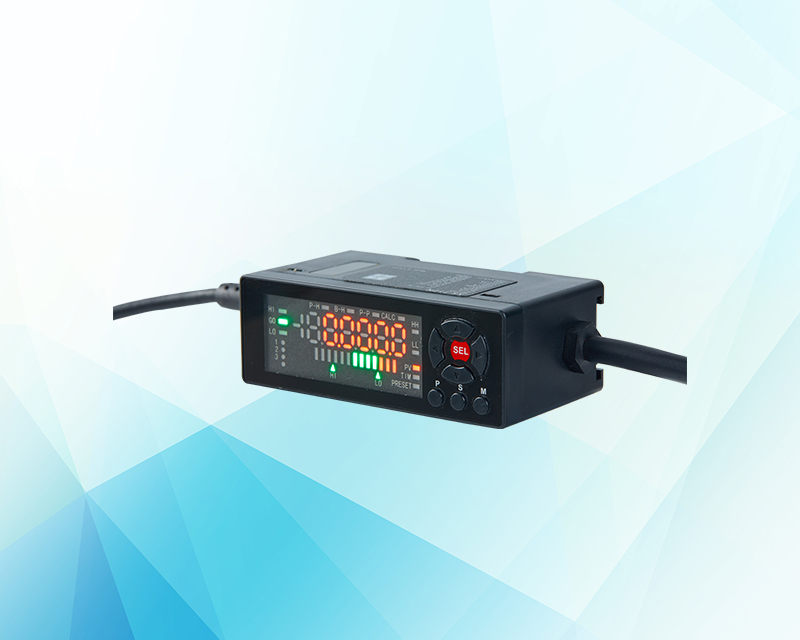

数显控制器
型号 AMQ-Q12 AMQ-S12 AMQ-GS12
外观
安装类型 35mm轨道安装型
主模块/扩展模块/通信模块 主模块 扩展模块 通信模块
通信接口信号 ---- ---- RS232/RS485
通信协议 ---- ---- Modbus RTU
可扩展个数 1个主模块，最多可扩展9个扩展模块（最多接10个传感器） 1个主模块，最多可扩展,一个通信模块
可连接传感器数 1个 ----
电源电压 10-30VDC
显示范围 ﹣199.9999至199.9999
显示分辨率 5μm/1μm/0.5μm/0.2μm（根据传感器的类型显示）
功率消耗 不大于150mW（未接传感器、未接扩展模块） 不大于100mW（未接传感器） 不大于100mW
响应时间 50/100/500/1000ms（功能参数设置中更改）
控制输出（HH/HI/GO/LO/LL） NPN输出 最大输出20mA
控制输入 定时、预设、重置、通道输入 无电压输入
环境抗耐性 环境温度 ﹣10至+60℃（无冻结）
相对温度 35至85％（无冷凝）
材料 主体：丙烯腈-丁二烯-苯乙烯共聚物（ABS）；
按键：丙烯腈-丁二烯-苯乙烯共聚物（ABS）
面板：甲基丙烯酸甲脂（MMA）；
电缆：特殊混合丁腈聚氯乙烯（PVC）
重量 XS-71ZN 207.9g
XS-72FN 201.5g
XS-CK 185.5g
附件 固定夹片/说明书 拼接头/固定夹片/说明书 拼接头/固定夹片/说明书
显示盒
型号 XS-L 功率消耗 不大于280mW（未接传感器）
外观 响应时间 10次/秒
控制输入 外部清零 外部锁定 输出控制无电压输入
控制输出
（HH/HI/GO/LO/LL）		 NPN输出 最大输出20mA
安装类型 面板安装 环境抗耐性 环境温度 ﹣10至+60℃（无冻结）
通信接口信号 RS232 相对温度 35至85％（无冷凝）
通信协议 Modbus RTU 材料 主体：丙烯腈-丁二烯-苯
乙烯共聚物（ABS）
可连接传感器数 1个
电源电压 9-24VDC 重量 217g
显示范围 ﹣999.9999至9999.99999 附件 说明书
显示分辨率 5μm/1μm/0.5μm/0.2μm（根据传感器的类型显示）
集线器
型号 四通集线器 八通集线器
四通主集线器 四通分集线器 八通主集线器 八通分集线器
外观
安装类型 螺丝固定
通信接口 RS232/RS485 RS232/RS485
通信协议 Modbus RTU
可扩展个数 4个分集线器 -- 8个分集线器 --
可连接传感器数 最多接32个 4个 最多接60个 8个
电源电压 12-24VDC
功率消耗 不大于150mW（未接传感器） 不大于150mW（未接传感器） 不大于240mW（未接传感器） 不大于240mW（未接传感器）
响应时间 20次/秒
控制输入 数据请求 无电压输入（选配-脚踏开关）
环境抗耐性 环境温度 ﹣10至+60℃（无冻结）
相对温度 35至85％（无冷凝）
材料 铝合金
重量 四通主集线器 约324.6g
四通分集线器 约 324.6g
八通主集线器 约643g
八通分集线器 约643g
附件 说明书/1.5m调试线缆
四口控制器
型号 XS-74ZN XS-74FN
外观
安装类型 35mm轨道安装型 35mm轨道安装型
通信接口 RS232/RS485 ---
通信协议 Modbus RTU ---
可扩展个数 4个1个主模块，最多可扩展9个扩展模块
（最多接10个传感器）		 ---
可连接传感器数  4个
电源电压 12-24VDC
显示范围 ﹣199.9999至199.9999
显示分辨率 5μm/1μm/0.5μm/0.2μm（根据传感器的类型显示）
功率消耗 不大于240mW（未接
传感器、未接分控制模块）		 不大于100mW
（未接传感器）
响应时间 50/100/500/1000ms（功能参数设置中更改）
控制输出（HH/HI/GO/LO/LL） NPN输出 最大输出20mA
控制输入 定时、预设、重置、通道输入 无电压输入
环境抗耐性 环境温度 ﹣10至+60℃（无冻结）
相对温度 35至85％（无冷凝）
材料 主体：丙烯腈-丁二烯-苯乙烯共聚物（ABS）
按键：丙烯腈-丁二烯-苯乙烯共聚物（ABS）
  面板：甲基丙烯酸甲脂（MMA）
电缆：特殊混合丁腈聚氯乙烯（PVC）
重量 主控制模块ZMK  约201.6g
分控制模块FMK 约168.3g
附件 固定夹片/说明书

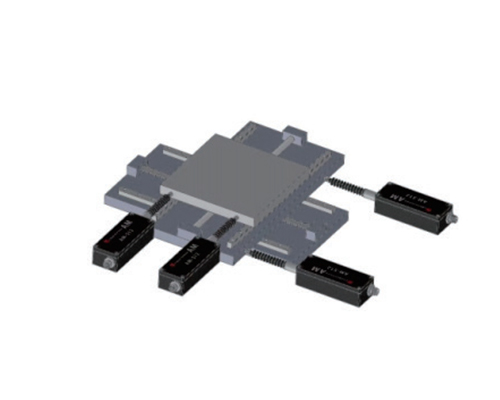

  • X-Y滑台定位检测

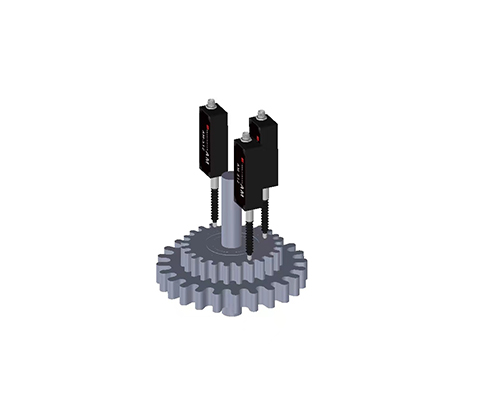

  • 零件组装检查

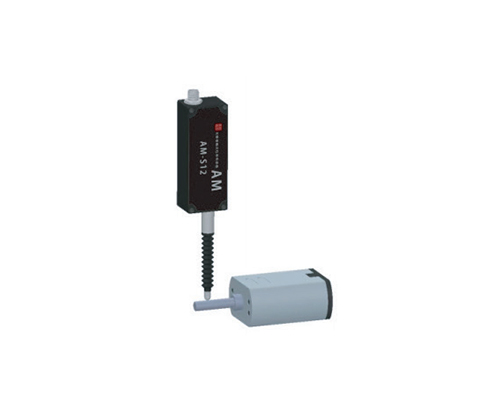

  • 电机轴偏心测量

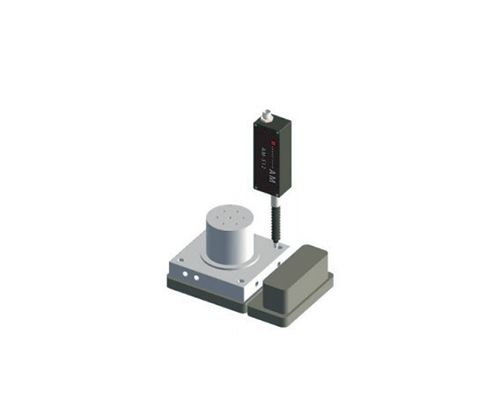

  • 螺丝高度检测
